उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| ज्वाला रेटिंग: | UL94-V0 | डाइलेक्ट्रिक ब्रेकडाउन वोल्टेज: | 5000VAC |
|---|---|---|---|
| कुल घनत्व: | 0.203मिमीटी | रंग: | हल्का अंबर |
| प्रोडक्ट का नाम: | टीआईएस 808के | ताप की गुंजाइश: | 1 एल / जी-के |
| आवेदन: | एलईडी पीसीबी सीपीयू जीपीयू | ||
| हाई लाइट: | थर्मल प्रवाहकीय अलगाव पैड,थर्मल प्रवाहकीय अलगाव पैड,लाइट एम्बर थर्मल प्रवाहकीय पैड |
||

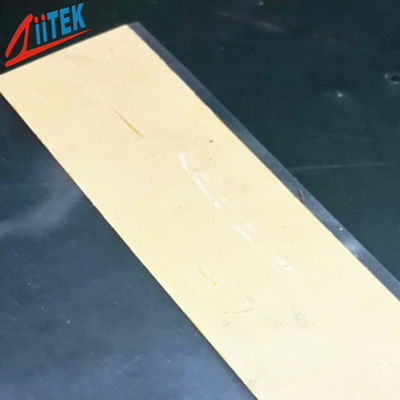

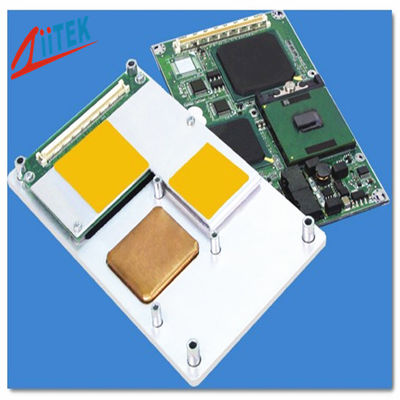

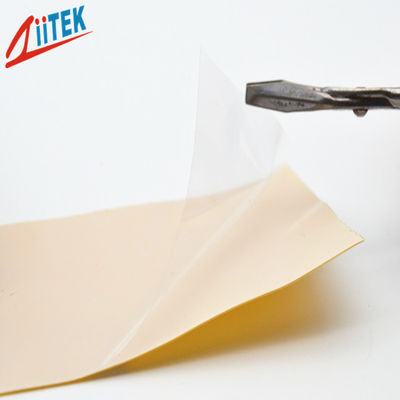

एलईडी पीसीबी सीपीयू GPU के लिए उच्च गुणवत्ता वाले थर्मल प्रवाहकीय आइसोलेटिंग पैड TIS808K RoHS और UL अनुपालन कूलिंग
टीआईएस™808केउत्पाद एक उच्च तापीय चालकता और ढांकता हुआ प्रदर्शन इन्सुलेटर पैड है
एमटी केप्टन फिल्म पर लेपित एक सिरेमिक भरा कम पिघलने बिंदु यौगिक शामिल है।
50 ℃ पर, TIS™800K सीरीज़ नरम और प्रवाहित होने लगती है, दोनों की सूक्ष्म अनियमितताओं को भरती है
थर्मल समाधान और एकीकृत सर्किट पैकेज सतह, जिससे थर्मल प्रतिरोध कम हो जाता है
TIS800K सीरीज़ डेटाशीट-(E)-REV01.pdf
विशेषता
> अत्यधिक अनुपालन सतह विशेषता
उच्च तापीय चालकता के साथ
> उच्च तापीय चालकता और उच्च ढांकता हुआ ताकत
> उच्च वोल्टेज अलगाव के साथ कम तापीय प्रतिरोध
> आंसू और पंक्चर के लिए प्रतिरोधी
आवेदन
| बिजली रूपांतरण उपकरण |
| पावर अर्धचालक: सीपीयू, एमओएसएफईटी और आईजीबीटी के लिए |
| ऑडियो और वीडियो घटक |
| ऑटोमोटिव कंट्रोल यूनिट |
| मोटर नियंत्रक |
| सामान्य उच्च दबाव इंटरफ़ेस |
| बिजली की आपूर्ति और यूपीएस |
| मोटर और इंजन नियंत्रक |
| टीवी और उपभोक्ता इलेक्ट्रॉनिक्स |
| एलईडी बिजली की आपूर्ति |
| एलईडी सीलिंग लैंप |
| पावर बॉक्स की निगरानी |
| AD-DC पावर एडेप्टर |
| रेनप्रूफ एलईडी बिजली की आपूर्ति |
| पनरोक एलईडी बिजली की आपूर्ति |
| पिरान्हा रूफ और आम एलईडी मॉड्यूल |
| चैनललेटर्स के लिए एलईडी मॉड्यूल |
| के विशिष्ट गुणटीआईएस™808के सीरीज | ||||
| प्रोडक्ट का नाम | टीआईएस™806के | टीआईएस™808के | टीआईएस™810के | परिक्षण विधि |
| रंग | प्रकाश अंबर | तस्वीर | ||
| समग्र मोटाई | 0.005"/0.127mm | 0.007"/0.178mm | 0.008"/0.203मिमी | एएसटीएम डी 374 |
| एमटी कैप्टन ® मोटाई |
0.001"/0.0254mm | 0.001"/0.254mm | 0.002"/0.508mm | एएसटीएम डी 374 |
| कुल घनत्व | 0.006"/0.152 मिमी | 0.008"/0.203मिमी | 0.01"/0.254mm | एएसटीएम डी 374 |
| विशिष्ट गुरुत्व | 2.0 ग्राम/सीसी | एएसटीएम डी 297 | ||
| ताप की गुंजाइश | 1 एल / जीके | एएसटीएम C351 | ||
| तन्यता ताकत | >13.5 केपीएसआई | >13.5 केपीएसआई | >17.8 केपीएसआई | एएसटीएम डी 412 |
| निरंतर उपयोग अस्थायी | (-58 से 266°F) / (-50 से 130°C) | *** | ||
| विद्युतीय | ||||
| डाइलेक्ट्रिक ब्रेकडाउन वोल्टेज | > 4000 वीएसी | > 5000 वीएसी | > 6000 वीएसी | एएसटीएम डी 149 |
| पारद्युतिक स्थिरांक | 1.8 मेगाहर्ट्ज | एएसटीएम डी150 | ||
| मात्रा प्रतिरोधकता | 3.5X1014 ओम मीटर |
एएसटीएम डी 257 | ||
| लौ रेटिंग | 94 वी0 | समकक्ष उल | ||
| थर्मल | ||||
| ऊष्मीय चालकता | 1.3 डब्ल्यू / एमके | |||
| थर्मल प्रतिबाधा @ 50psi | 0.12℃-in²/W | 0.16℃-in²/W | 0.21℃-in²/W | एएसटीएम डी 5470 |
मानक मोटाई:
0.004"(0102मिमी) 0.005"(0.127मिमी) 0.006"(0.152मिमी)
कारखाने की वैकल्पिक मोटाई से परामर्श करें।
मानक आकार:
10" x 100"(254mm x 30.48M)
व्यक्तिगत डाई कट आकृतियों की आपूर्ति की जा सकती है।
Peressure संवेदनशील चिपकने वाला:
Peressure संवेदनशील चिपकने वाला TIS™800K श्रृंखला के उत्पादों के लिए लागू नहीं है।
सुदृढीकरण:
TIS800K सीरीज़ शीट Kapton® रीइन्फोर्स्ड हैं।
